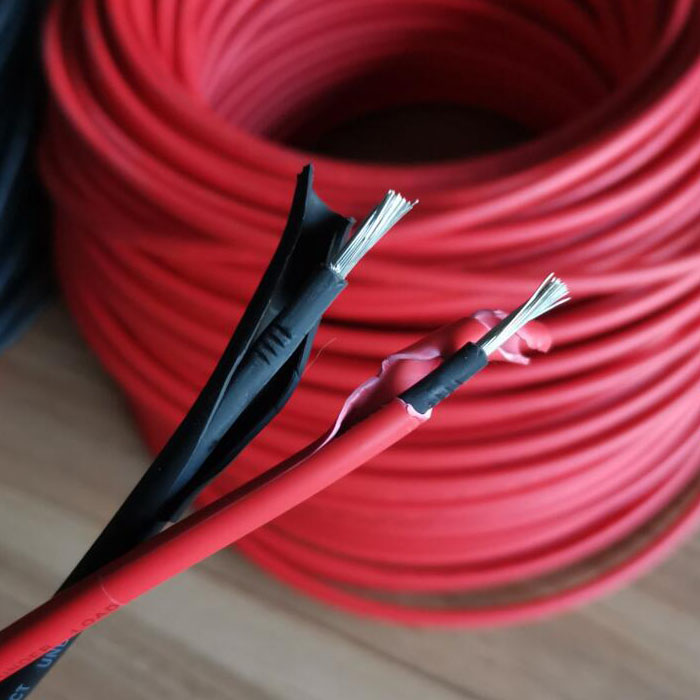

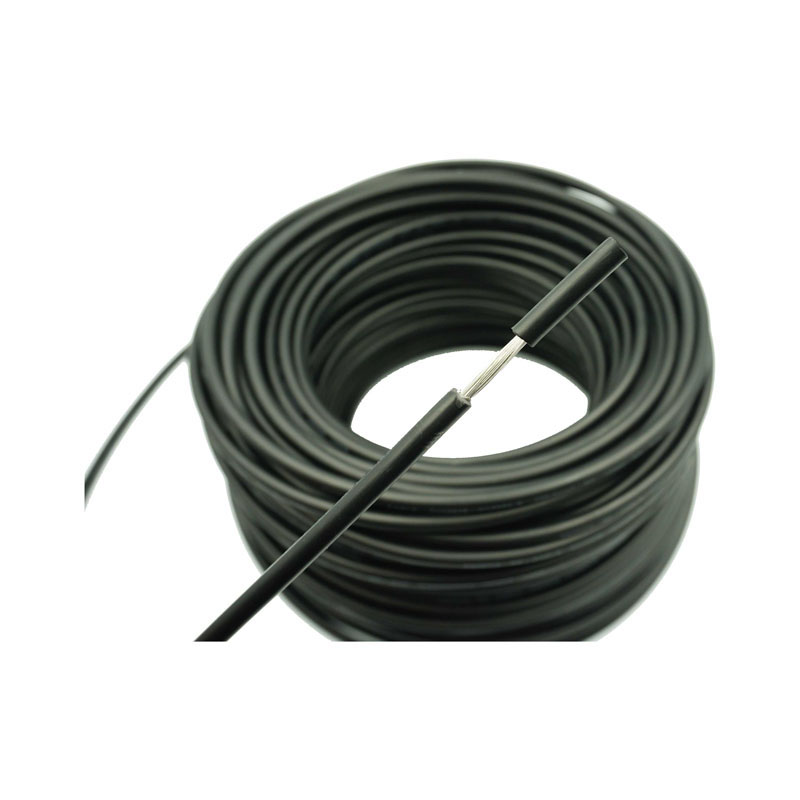

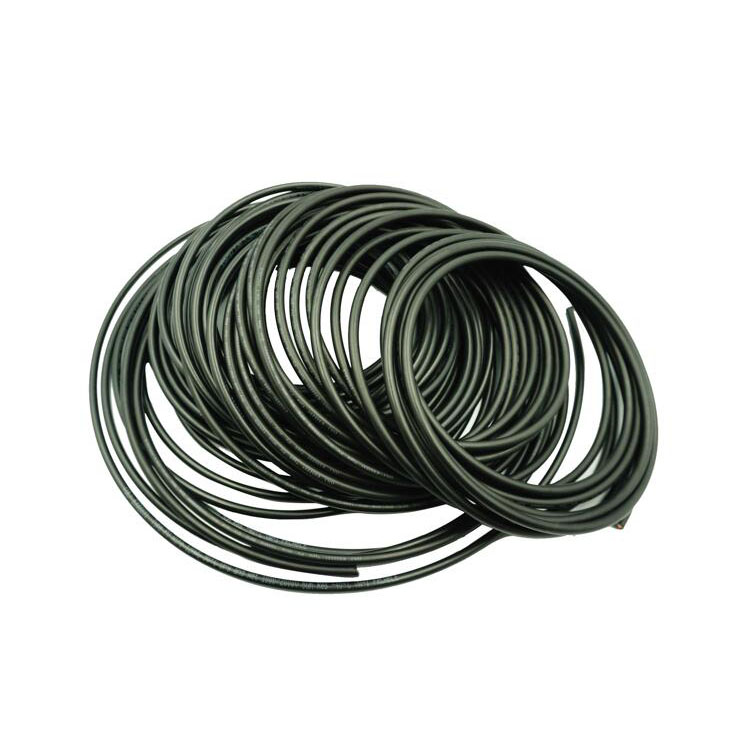

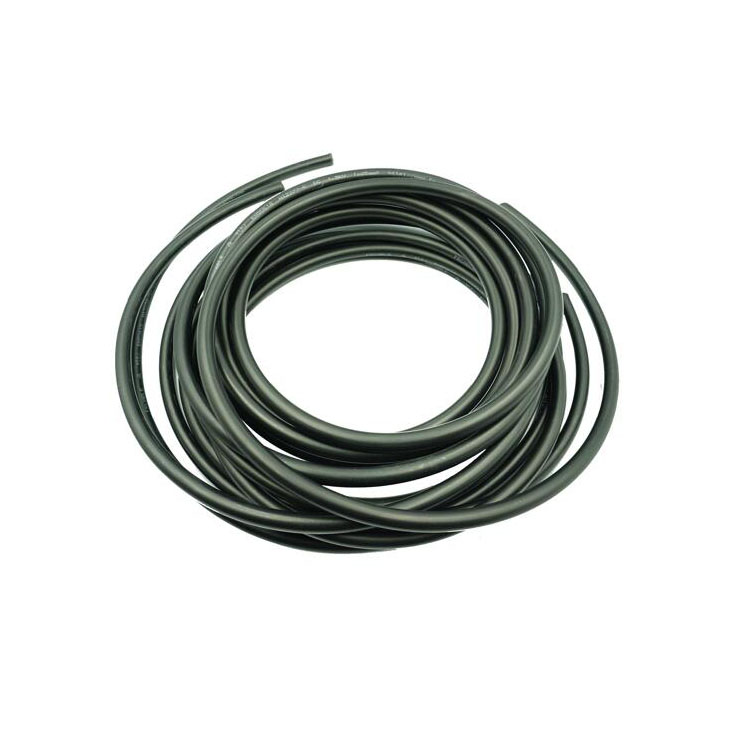

ИЕЦ 62930 ПВ каблови од чистог калајисаног бакра се обично састоје од вишеструког бакарног кабла, различити модел је различит попречни пресек проводника. 56 и 84 број дизајна жица су уобичајени модели, односе се на 4мм² и 6мм². Наш кабл (ПВ кабл од чистог бакра) је специјално дизајниран и одабран са високом отпорношћу на топлоту, отпорност на временске услове и УВ отпорност како би се обезбедио дуготрајан стабилан рад у спољашњим окружењима. ПВ каблови од калајисаног бакра су инсталирани између соларних панела и повезани на инвертер. Када сунце обасја фотонапонске панеле, они генеришу једносмерну струју, која се преко фотонапонског кабла преноси до претварача. Претварач затим претвара једносмерну струју у наизменичну струју и напаја је опреми или мрежи која треба да се користи. Ми испоручујемо висококвалитетни кабл посебно дизајниран и произведен за повезивање различитих компоненти система за производњу соларне енергије и пренос ДЦ/АЦ енергије.
ЕН50618 Струјни капацитет каблова специфициран у стандарду
Табела А.2 — Препоручена употреба каблова за ПВ системе
1 | 2 | 3 |
Конструкција | Препоручена употреба | Коментари |
Каблови за ПВ-системе Х1З2З2-К | Намењен за употребу у фотонапонским инсталацијама, нпр. ацц. на ХД 60364-7-712. Намењени су за трајну употребу на отвореном иу затвореном простору, за слободно покретну, слободно висећу и фиксну инсталацију. Уградња такође у цевоводе и канале на, у или испод гипса, као и у уређаје. Погодно за примену у/на опреми са заштитном изолацијом (класа заштите ИИ) Они су инхерентно отпорни на кратак спој и уземљење према. на ХД 60364-5-52. |
За препоручене радијусе савијања видети ЕН 50565-1:2014, табела 3 Макс. температура складиштења: +40 ℃ Мин. температура за уградњу и руковање: - 25 ℃ |
Табела А.3 — Струјни капацитет ПВ каблова
Називна површина попречног пресека
мм2
|
Носивост струје према начину уградње | ||
Један кабл слободан у ваздуху
A
|
Један кабл на површини
A
|
Два набијена кабла се додирују на површини
A
|
|
1,5 | 30 | 29 | 24 |
2,5 | 41 | 39 | 33 |
4 | 55 | 52 | 44 |
6 | 70 | 67 | 57 |
10 | 98 | 93 | 79 |
16 | 132 | 125 | 107 |
25 | 176 | 167 | 142 |
35 | 218 | 207 | 176 |
50 | 276 | 262 | 221 |
70 | 347 | 330 | 278 |
95 | 416 | 395 | 333 |
120 | 488 | 464 | 390 |
150 | 566 | 538 | 453 |
185 | 644 | 612 | 515 |
240 | 775 | 736 | 620 |
Температура околине: 60 ℃ (видети табелу А.4 за остале температуре околине) мак. температура проводника: 120 ℃. | |||
НАПОМЕНА Очекивани период употребе при макс. температура проводника од 120 ℃ и на макс. температура околине од 90 ℃ ограничена је на 20 000 х. |
