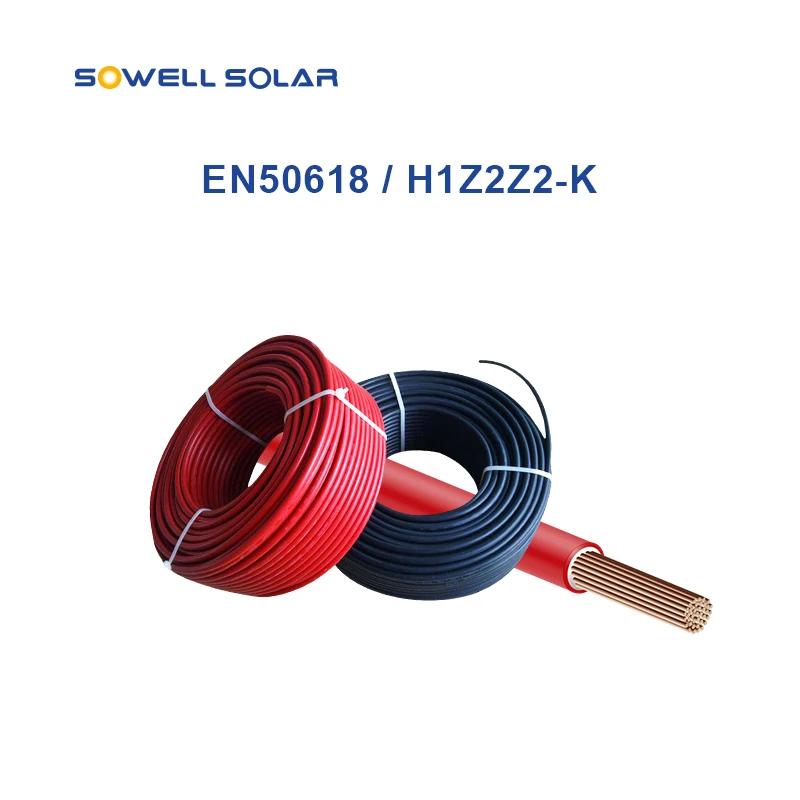

Овај двослојни фотонапонски (ПВ) кабл без халогена, умрежени полиолефински кабл је посебно дизајниран за системе за производњу соларне енергије.
Фотонапонски Х1З2З2-К кабл - ЕН 50618 је у потпуности компатибилан са већином фотонапонских компоненти до 1500 В ДЦ, укључујући ПВ разводне кутије и ПВ конекторе, што га чини идеалним решењем за стамбене, комерцијалне и комуналне соларне инсталације.
Дизајниран за дуготрајну употребу на отвореном, кабл пружа одличне електричне перформансе, механичку чврстоћу и отпорност на околину, обезбеђујући сигуран и поуздан пренос енергије током целог радног века фотонапонског система.
ПНТЕЦХ Соларни ПВ кабл
ЕН 50618 Х1З2З2-К
1 × ** мм²
ДЦ 1500 В
Не искључујте под оптерећењем
4 мм² Соларни ПВ кабл

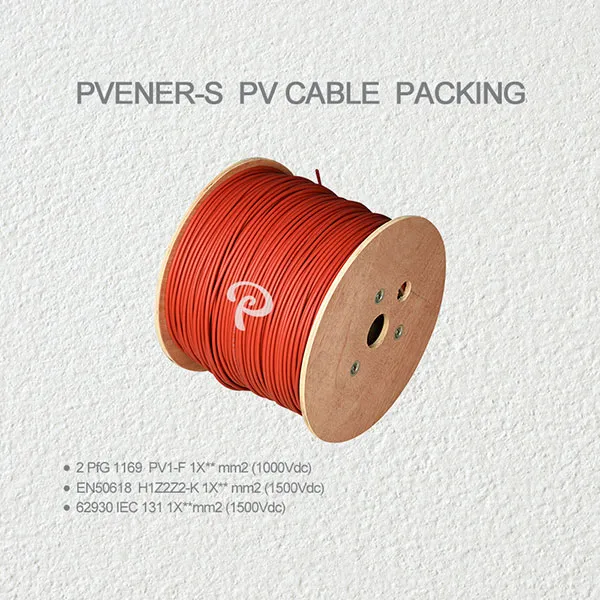

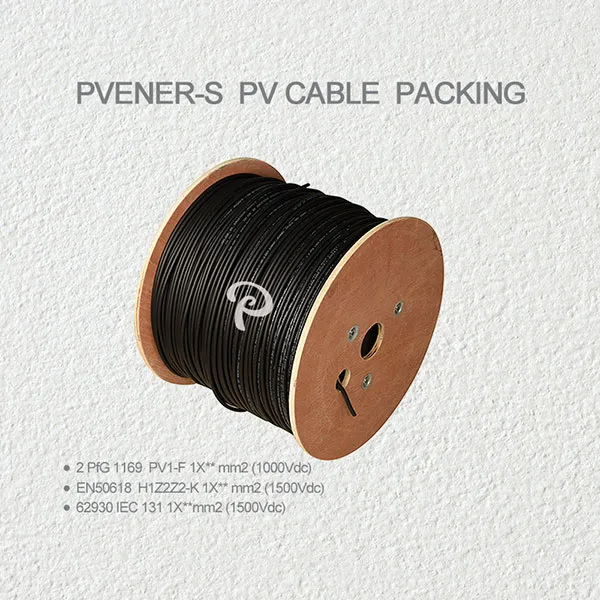

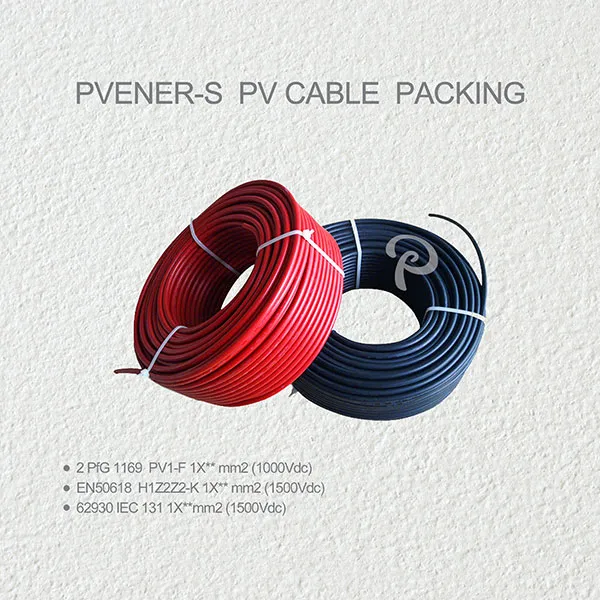

100 метара по ролни, 112 ролни по палети
500 метара по ролни, 18 ролни по палети
Цонтаинер Лоадинг
Један контејнер од 20 стопа може утоварити 20 палета
Прилагођавање
Друге величине каблова, дужине ролне и опције паковања су доступне на захтев
1.Цондуцтор
Проводник од калајисаног бакра, произведен у складу са ИЕЦ 60228, класа 5, пружа одличну флексибилност, проводљивост и отпорност на корозију.
2.Изолација
125°Ц нискодимни полиолефин без халогена који успорава пламен, осигурава високу термичку стабилност, електричну сигурност и заштиту животне средине.
3.Оутер Схеатх
125°Ц нискодимни полиолефин без халогена отпоран на пламен, који нуди јаку отпорност на топлоту, абразију и спољне услове околине.
4.Специјални процес
Технологија умрежавања електронским снопом (Е-беам цросс-линкинг) која повећава механичку чврстоћу, отпорност на термичко старење и дугорочну поузданост.
| Ставка бр. | Производ Име |
Модел | Оцењено Волтаге |
Проводник крст пресек мм 2 |
Странд десигн Број к Ø мм |
Диригент отпор Ω / км 20°Ц |
Спољни-Øмм | Схеатх Боја |
|---|---|---|---|---|---|---|---|---|
| ПВ-Х1-15Б | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс1.5 | 30/0.25 | 13.70 | 4,7±0,1 мм | Црно |
| ПВ-Х1-15Р | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс1.5 | 30/0.25 | 13.70 | 4,7±0,1 мм | Црвени |
| ПВ-Х1-25Б | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс2.5 | 49/0.25 | 8.21 | 5,3±0,1 мм | Црно |
| ПВ-Х1-25Р | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс2.5 | 49/0.25 | 8.21 | 5,3±0,1 мм | Црвени |
| ПВ-Х1-40Б | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс4,0 | 56/0.285 | 5.09 | 5,6±0,1 мм | Црно |
| ПВ-Х1-40Р | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс4.0 | 56/0.285 | 5.09 | 5,6±0,1 мм | Црвени |
| ПВ-Х1-60Б | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс6,0 | 84/0.285 | 3.39 | 6,1±0,1 мм | Црно |
| ПВ-Х1-60Р | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс6.0 | 84/0.285 | 3.39 | 6,1±0,1 мм | Црвени |
| ПВ-Х1-100Б | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс10 | 77/0.4 | 1.95 | 7,3±0,1 мм | Црно |
| ПВ-Х1-100Р | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс10 | 77/0.4 | 1.95 | 7,3±0,1 мм | Црвени |
| ПВ-Х1-160Б | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс16 | 126/0.4 | 1.24 | 9,3±0,1 мм | Црно |
| ПВ-Х1-160Р | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс16 | 126/0.4 | 1.24 | 9,3±0,1 мм | Црвени |
| ПВ-Х1-250Б | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс25 | 196/0.4 | 0.795 | 11,2±0,1 мм | Црно |
| ПВ-Х1-250Р | ПВ Цабле | Х1З2З2-К | 1500ВДЦ | 1Кс25 | 196/0.4 | 0.795 | 11,2±0,1 мм | Црвени |
| ПВ-Х1-350Б | ПВ Цабле | Х1З2З3-К | 1500ВДЦ | 1Кс35 | 273/0.4 | 0.565 | 12,6±0,1 мм | Црно |
| ПВ-Х1-350Р | ПВ Цабле | Х1З2З4-К | 1500ВДЦ | 1Кс35 | 273/0.5 | 0.565 | 12,6±0,1 мм | Црвени |
| Дизајн каблова | |
|---|---|
| Диригент | Калисане бакарне жице, према ИЕЦ 60228, класа 5 |
| Изолација | 125 ℃ Полиолефини отпорни на пламен без халогена ниског дима |
| Спољна јакна | 125℃ Полиолефини са ниским димом без халогена |
| Посебна технологија | Умрежени електронски сноп |
| Електричне карактеристике | |
| Називни напон У0/У | АЦ 1000В, ДЦ 1500В |
| Температурни опсег | -40℃ до +90℃ |
| Макс. temperature at conductor | 120℃ |
| Мин. радијус савијања | 5 к пречник кабла |
| Индустријски стандарди | ЕН 50618:2014 |
| Затезна чврстоћа и издужење | према ЕН 60811-1-1 |
| Хладно савијање | према ЕН 60811-1-4 |
| Својства термичке издржљивости | према ЕН60216-2 |
| Без халогена | према 50525-1 Анекс Б |
| Отпорност на озон | према ЕН 50396 |
| УВ отпорност | према ХД 605/А1 |
| Карактеристике пламена | према ИЕЦ 60332-1-2 |
| Димензије и спецификације се могу мењати без претходне најаве. | |
Имамо 10 година искуства у производњи ПВ каблова и ПВ конектора. Можемо произвести 200.000 метара фотонапонских каблова и 50.000 комплета фотонапонских конектора дневно. Наша стандардизована палета је погоднија за глобалну продају. Наша фабрика не само да има 6 линија за производњу каблова велике брзине, већ има и опрему за умрежавање електронског зрачења, која је кључна опрема за контролу квалитета кабла. Наша напредна технологија гарантује производњу висококвалитетних каблова.
